Как работает главный цилиндр сцепления?
May 30, 2025
Как работает главный цилиндр сцепления?

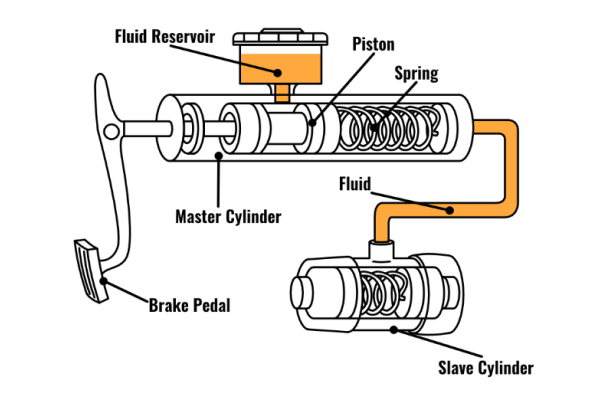

Принцип работы гидравлической трансмиссионной системы
Главный цилиндр сцепления, являясь источником питания гидравлических систем сцепления, играет важную роль в обеспечении плавного переключения передач.
Главный цилиндр сцепления работает в три различных рабочих этапа:
1. Стадия нагнетания давления
При нажатии на педаль толкатель активирует главный поршень, сжимая гидравлическое масло. В этот момент компенсационное отверстие закрывается, и давление в системе линейно увеличивается (давление 0,7–1,2 МПа создается на миллиметр хода). Многие
заводской главный цилиндр сцепления
Теперь в конфигурациях используется прогрессивная кривая давления, что обеспечивает более плавное начальное нарастание давления для повышения комфорта вождения.
2. Стадия передачи давления
Гидравлическое масло под давлением поступает в рабочий цилиндр сцепления по армированным нейлоновым трубопроводам (обычно диаметром 4,5–6 мм). Эффективность трансмиссии зависит от:
Вязкость масла (стандарт DOT4: ≤1800 мм²/с при -40°C)
Прокладка трубопровода (радиус изгиба > 5× диаметр трубы)
Удаление воздуха из системы (воздушные карманы могут привести к потере давления до 30%)
Ведущий
главный цилиндр сцепления поставщика
Производители часто тщательно проверяют эти параметры, чтобы гарантировать стабильное качество на различных платформах транспортных средств.
3. Стадия сброса давления
При отпускании педали возвратная пружина сбрасывает поршень, и компенсационное отверстие снова открывается для стабилизации давления. Высокопроизводительные модели могут включать в себя быстрый масляный возвратный клапан, сокращающий время сброса до менее 0,2 секунд.
Типичные виды отказов
Прогрессирующий отказ – Изношенные уплотнения вызывают медленное нарастание давления (симптом: увеличенный ход педали)
Внезапный отказ – Трещины в главном цилиндре приводят к утечке гидравлической жидкости (убедитесь, что твердость поверхности ≥ HB80)
Чувствительность к температуре – высокие температуры могут привести к испарению жидкости, что смягчит реакцию педали.
Для таких моделей как
Главный цилиндр сцепления Ford Fiesta
, крайне важно выбирать высококачественные компоненты от надежных поставщиков, чтобы избежать преждевременного выхода из строя.
Руководство по техническому обслуживанию
Профилактическое обслуживание:
Заменяйте гидравлическое масло каждые 2 года или 40 000 км.
Регулярно проверяйте свободный ход педали (цель: 10–15 мм)
Используйте специализированные инструменты (например, BET-300) для прокачки системы.
Меры предосторожности при модификации
Модификации для соревнований требуют повышения допустимой нагрузки на давление вспомогательного насоса.
Комплекты для быстрого вытеснения должны соответствовать скорости подачи масла главного цилиндра сцепления.
Не смешивайте гидравлические масла разных спецификаций.
Процесс диагностики неисправностей
A[Неисправная педаль] --> B{Испытание давлением}
B -->|Недостаточное давление| C[Проверьте систему уплотнения]
B -->|Нормальное давление| D[Проверьте механическое соединение]
C --> E[Заменить комплект для технического обслуживания]
D --> F[Отрегулировать шатунный механизм]
